特性・優位性
デュロストーンは、70％の特殊ガラス繊維と30％の合成樹脂で、半田工程を目的として開発された材料です。
連続260℃、最高350℃(10〜20秒）の耐熱性を持ち、半田が材料に付着せす、耐薬品性がある為、洗浄の際に溶剤が材料に影響を与えることがありません。
更に耐静電性がある為、精密基板や部品に加わる静電気を防ぐ効果もあるのです。
- 基板装着が簡単な上、軽量なので作業者の負担を軽減し、作業効率の向上へと繋がります。
- 両面実装の半田工程を短縮でき、手半田による人的ミスやマスキングテープ使用の手間を解消します。
- 樹脂系材料なので、耐熱パテによる修正や追加工が可能です。
- 鉛フリー半田による更なる高温に耐え、作業上の安全性にも考慮しています。
各種パレット
-

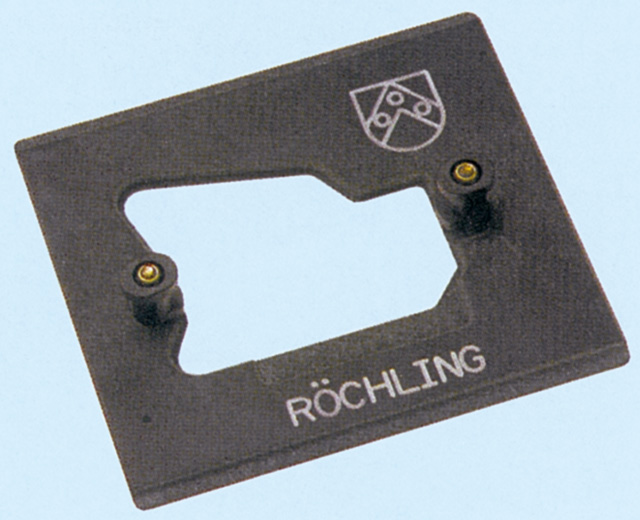

クリヌキパレット
-

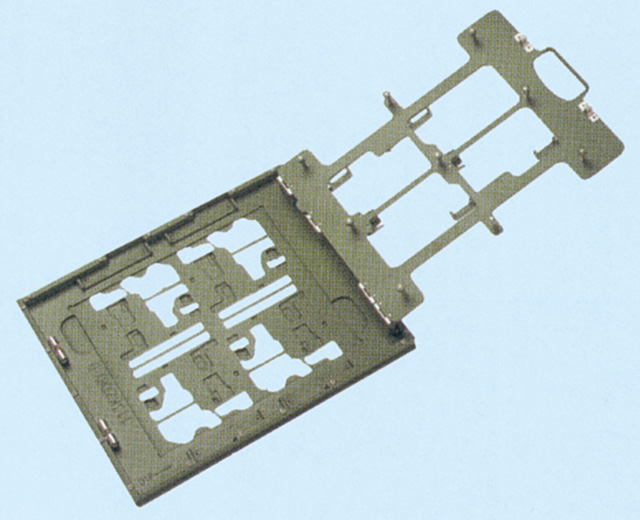

カバー押え付きマスキングパレット
-

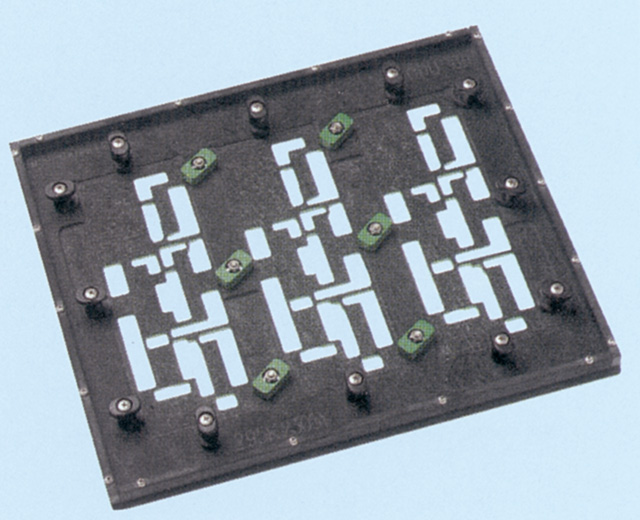

マスキングパレット
パレット使用
- グレード
- CAS761
- 色
- 黒
- 比重
- 1.85
- 曲げ強さ(Mpa)−垂直3点
- 360
- 水分吸収率（％）
- ＜0.20
- 30℃〜200℃での線膨張係数（10-6/K）
- 11
- 熱伝導率(W/m K)
- 0.25
- 最高使用温度（℃）10~20秒
- 350
- 連続使用温度（℃）
- 260
- 表面抵抗(Qオーム）
- 105-108
- 弾性率(Mpa)
- 18000
- 比熱容量（J/Kg K)
- 930
- 厚み
- 3mm 5mm 6mm
8mm 10mm 12mm
- 厚み公差
- ±0.10mm
- 平担公差
- ±0.10mm
- 平行度
- ±0.10mm
弊社設計時必要資料
- ガーバーデーター(RS-274Dまたはx)アスキー形式
◯基板外形図
◯実装面・半田面レジスト図
◯実装面・半田面シルク図
◯アパチャーリスト（Dコード表）
- 半田面部品高さ資料（主要部品）
- 基板外形寸法（ガーバー内に寸法明記ある場合のみ不要）
- 半田対象・マスク対象箇所区分け指示
- コネクター張り出し情報
- 搬送時、割基板有無情報
- 弊社引き合いフォーム（分かる限りで記入して下さい）
- 可能であれば実装基板
- その他、ご要望事項（仕様書等）
パレットオーダーの流れ
